动力电池模组PACK激光焊接工艺解决方案

动力电池模组PACK激光焊接工艺解决方案

  • 发布时间:2021-07-07
  • 访问量:471

动力电池模组PACK激光焊接工艺解决方案

动力电池的激光焊接部位多,其材料主要是铝合金,少量部位采用紫铜、镍等材料,还有极少数采用不锈钢作为电池外壳,在这些材料中,镍和不锈钢的激光焊接工艺相对较为简单,也更为成熟,但是铝合金和紫铜的激光焊接依然存在较多的难点。除材料特性的影响之外,焊接接头的状态也会对焊接效果产生较大影响。
一、待焊接的材料种类及状态
待焊材料种类:
铝合金和紫铜作为待焊接的材料时,其常规方式的激光焊接效果不良的主要原因在于:
1、两者对于光纤激光来说均属于高反材料,对光纤激光的吸收率不高,导致焊接过程稳定性较差;
2、两者的导热性能较好,焊缝成型困难,易产生气孔。
同时这两种材料也存在一定的差异,相对来说,铝合金对光纤激光的吸收率比紫铜的高,而紫铜的导热性能更优于铝合金的,所以两者激光焊接难点的解决办法有相同的地方,也存在着一定的差异:
铝合金解决方法:
1、采用相对较小的聚焦光斑(0.1mm-0.3mm)进行焊接;
2、焊接速度不能太低,控制在60mm/s以上;
3、采用光纤-半导体激光复合焊接;
4、采用摆动焊接。
紫铜解决方法:
1、采用较小的聚焦光斑(0.02mm-0.2mm)进行焊接;
2、焊接速度要快,建议100mm/s以上;
3、采用摆动焊接。
待焊材料状态
本文中所述的待焊材料状态是指材料的表面清洁度、预处理程度,这些情况均会导致焊缝质量变差,具体的结果表现及解决方案:
1、材料表面有杂质。
难点表现:
焊缝存在气孔,密封性不够,强度不够;
焊缝有爆点,产品报废。
解决方案:待焊材料焊接前需去除油污、水渍等杂质。
2、铝合金表面氧化物未清理
难点表现:
焊缝气孔较多,密封性不够,强度不够;
成型不稳定,良品率降低。
解决方案:待焊材料焊前进行去氧化膜处理,然后尽快进行焊接。
3、材料待焊处加工粗糙
难点表现:
成型不均匀,外观较差;
容易出现焊漏,无密封性。
解决方案:材料进行机加工处理,需平整无变形。
二、焊缝所属部件类型及要求
目前主流的汽车动力电池有三种,分别是方形电池、圆柱电池以及软包电池,最常用的是方形电池,并且它也是采用激光焊接部位最多的电池类型,另外两类电池市场份额以及激光焊接需求均相对要少很多。
焊缝主要存在的问题是强度不够、密封性不够和成型不好,导致这些问题的产生,其共性是因为焊接工艺选择不正确,此外还有待焊部位结构及其焊缝要求所导致的焊接难点,具体情况及解决方案:

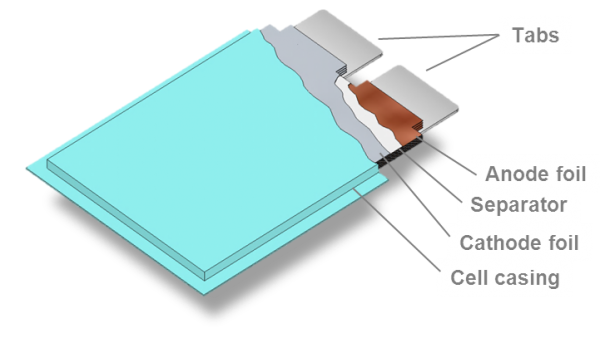

1、软包电池部件-极耳/汇流排

软包电池部件-极耳/汇流排
焊接难点:材料薄,多片叠焊易虚焊,导致强度不够,导电性不好。
解决方案:控制来料平整度;设计优良性能的夹具,控制装夹间隙。
焊接难点:焊缝连接宽度不够导致强度不够。
解决方案:选用小纤芯光纤激光器,采用摆动焊接。
2、圆柱电池部件-21700电池盖帽

方案参考-电池顶盖侧焊激光焊接自动化生产线解决方案
焊接难点:材料薄,易烧穿,强度达不到。
解决方案:控制来料一致性;设计优良性能的夹具,控制装夹间隙;选用小纤芯光纤激光器,并用振镜高速(300mm/s以上)焊接。
3、动力电池模组
动力电池模组
焊接难点:熔深要求较大,焊缝成型较差。
解决方案:激光器纤芯选择50μm~100μm,使用较高功率进行高速(80mm/s以上)焊接。

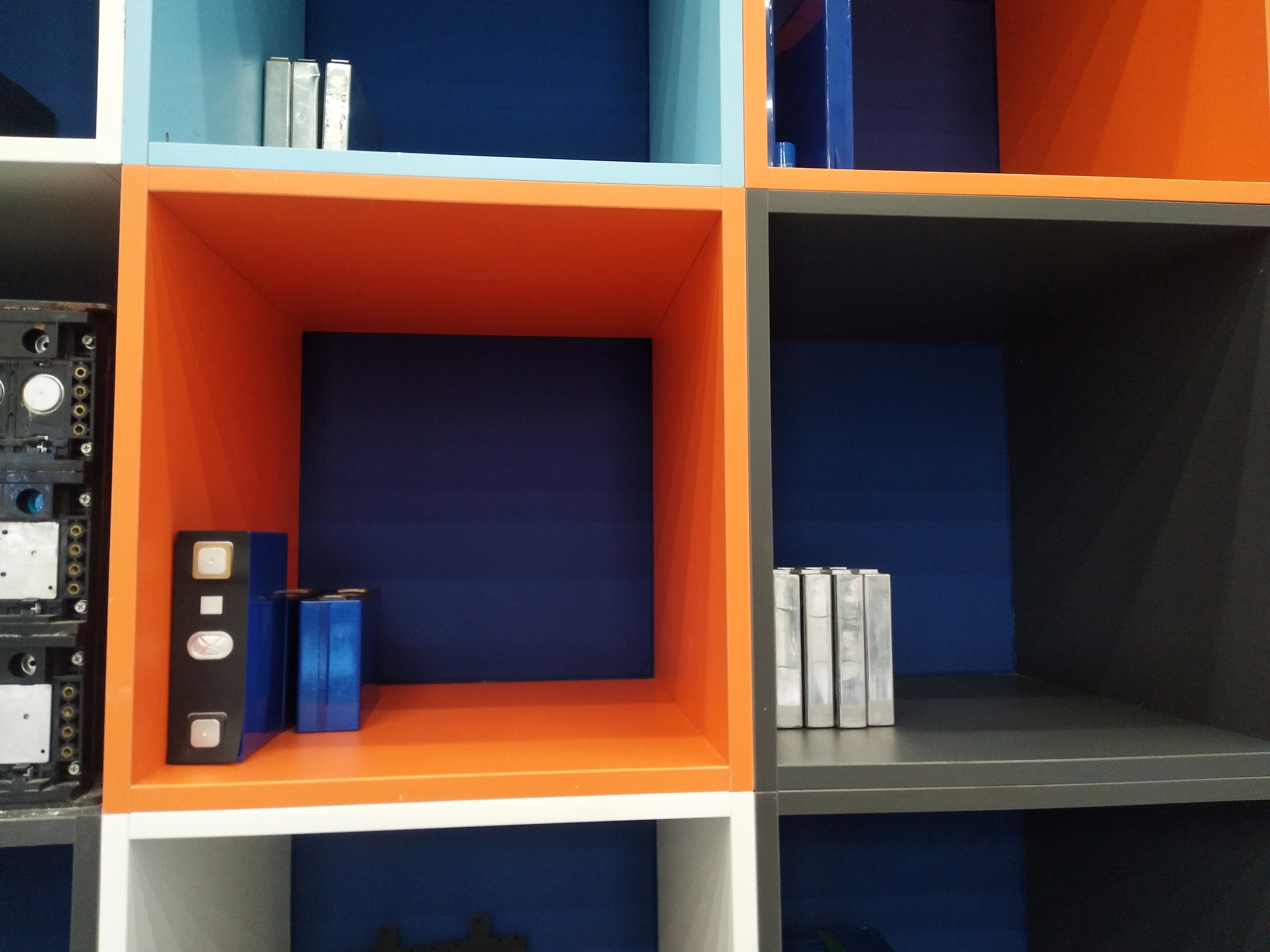

4、方形电池部件

方形电池部件
焊接难点:气孔多,容易出现爆点,导致密封性不够。
解决方案:提高待焊部位的清洁度;选用50μm纤芯的光纤激光器,焊接速度可适当提高。
5、壳体封口
方案参考-电池顶盖侧焊激光焊接自动化生产线解决方案
焊接难点1:气孔多,容易出现爆点,导致密封性不够。
解决方案:提高待焊部位的清洁度;选用50μm纤芯的光纤激光器,焊接速度可适当提高;选用小纤芯光纤激光器+半导体激光器进行复合焊接。
焊接难点2:方形焊缝四个拐角处容易烧穿,导致密封性不够。
解决方案:选择加速性能更好的焊接平台;采用较高的焊接速度,缩短拐角处激光的照射时间。
焊接难点3:焊缝成型不均匀,加工效率不够高。
解决方案:选用小纤芯光纤激光器+半导体激光器进行复合焊接。
6、汇流排

汇流排
焊接难点:
材料薄,多片叠焊易虚焊,导致强度不够,导电性不好。
解决方案:控制来料平整度;设计优良性能的夹具,控制装夹间隙。
焊接难点:焊缝连接宽度不够导致强度不够。
解决方案:选用小纤芯光纤激光器,采用摆动焊接。
7、侧板

动力电池模组侧面焊接
焊接难点:焊接部位多,效率要求高。
解决方案:选择高功率光纤激光器,进行远程扫描焊接。
8、软连接

方案参考-电池顶盖侧焊激光焊接自动化生产线解决方案
焊接难点:材料薄,多片叠焊易虚焊,导致强度不够,导电性不好。
解决方案:制来料平整度;设计优良性能的夹具,控制装夹间隙。
焊接难点:焊缝连接宽度不够导致强度不够。
解决方案:选用小纤芯光纤激光器,采用摆动焊接。
